Oblik i orijentacija

Shape and Orientation

Oblik i orijentacija predstavljaju dve najvažnije strategije pasivnog dizajna za smanjenje potrošnje energije i poboljšanje toplotne komfora za stanare zgrade. Utiče na količinu sunca koja pada na površine, dnevnu svetlost i pravac vetra. Prema NZEB ciljevima, oblik i orijentacija imaju značajan uticaj na energetsku efikasnost zgrade, korišćenjem sunca i preovladavajućih vetrova u našu korist. Stoga igraju ključnu ulogu u pristupu dizajnu NZEB-a, jer se ove strategije jednokratne intervencije i njihove potencijalne koristi ne trebaju propustiti.

Shape and orientation are the two most important strategies of passive design to reduce energy consumption and improve thermal comfort for building occupants. They affect the amount of sunlight that falls on surfaces, daylight, and wind direction. According to NZEB goals, shape and orientation have a significant impact on building energy efficiency by utilizing sun and prevailing winds to our advantage. Therefore, they play a key role in the NZEB design approach, as these one-time interventions and their potential benefits should not be missed.

Dizajni zgrada se razlikuju u zavisnosti od lokacije i klime. Međutim, osnovni princip ostaje isti, maksimizirajući količinu sunčeve radijacije zimi i minimizirajući količinu u letnjim mesecima. U pretežno toplim regionima, zgrade bi trebale biti idealno orijentisane da minimaliziraju solarne dobitke, obrnuto je primenljivo za hladne regione. Orijentacija takođe igra važnu ulogu s obzirom na pravac vetra.

Building designs vary depending on location and climate. However, the basic principle remains the same, maximizing the amount of solar radiation in winter and minimizing it in summer. In predominantly warm regions, buildings should ideally be oriented to minimize solar gains, while the opposite is applicable for cold regions. Orientation also plays an important role in relation to wind direction.

Oblik zgrade određuje zapreminu prostora u zgradi koju je potrebno zagrevati ili hladiti. Dakle, kompaktniji oblik, manje je rasipan u dobijanju / gubljenju toplote. U toplim i suvim regionima i hladnim klimama oblik zgrade mora biti kompaktan da bi se smanjili toplotni dobici i gubici.

The shape of the building determines the volume of space within the building that needs to be heated or cooled. Therefore, a more compact shape is less wasteful in gaining/losing heat. In warm and dry regions and cold climates, the building shape must be compact to reduce heat gains and losses.

Oblik zgrade i orijentacija prostora u velikoj meri određuju toplotni i vizuelni komfor. Odgovarajuća orijentacija zgrade može rezultirati smanjenjem potražnje za hlađenjem i upotrebom energije u poređenju sa pogrešno orijentisanom zgradom.

The shape of the building and orientation of space largely determine thermal and visual comfort. Appropriate building orientation can result in reduced cooling demand and energy use compared to a poorly oriented building.

Oblik, veličina i orijentacija zgrade mogu imati značajan uticaj na njene energetske potrebe. Kompaktnost (odnos P_omotača /V; P_omotača : površina građevinskog omotača, V: zapremina zgrade) ima izražen uticaj na potrebe grejanja i hlađenja, nezavisno od vrednosti toplotne provodljivosti (U-vrednosti) građevinskog omotača. Zato zgrade mogu imati identične U-vrednosti, broj izmena vazduha, površine prozora i orijentacije, ali imaju vrlo različite potrebe za grejanjem i hlađenjem jednostavno zbog njihovog različitog odnosa P_omotača. Veoma male zgrade (poput samostojećih bungalova) imaju svojstveno visok odnos površine i zapremine u odnosu na veće zgrade. To se može matematički demonstrirati razmatranjem P_omotača /V jednačine za kocku (jednačina 1).

The shape, size, and orientation of a building can have a significant impact on its energy needs. Compactness (ratio of P_envelope/V; P_envelope: surface area of the building envelope, V: building volume) significantly affects the heating and cooling needs, regardless of the thermal conductivity (U-values) of the building envelope. Therefore, buildings can have identical U-values, air exchange rates, window areas, and orientations, but very different heating and cooling needs simply because of their different P_envelope/V ratios. Very small buildings (such as standalone bungalows) inherently have a high surface-to-volume ratio compared to larger buildings. This can be mathematically demonstrated by considering the P_envelope/V equation for a cube (Equation 1).

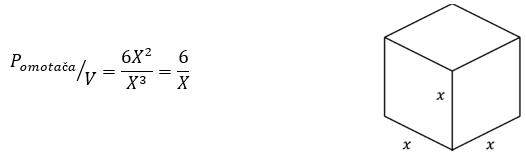

gde je:

• P_omotača /V odnos površine i zapremine kocke
• x dužina jedne strane kocke (m)

where:

• P_envelope/V is the ratio of the surface area to volume of the cube
• x is the length of one side of the cube (m)

Tako se vidi da što je veća dimenzija (x), to je manji odnos P_omotača /V. Energetski i troškovno isplativi P_omotača /V za manje kuće obično bi trebao biti manji od 0,7 m²/m³.

Thus, it can be seen that the larger the dimension (x), the smaller the P_envelope/V ratio. An energy and cost-efficient P_envelope/V for smaller houses should typically be less than 0.7 m²/m³.

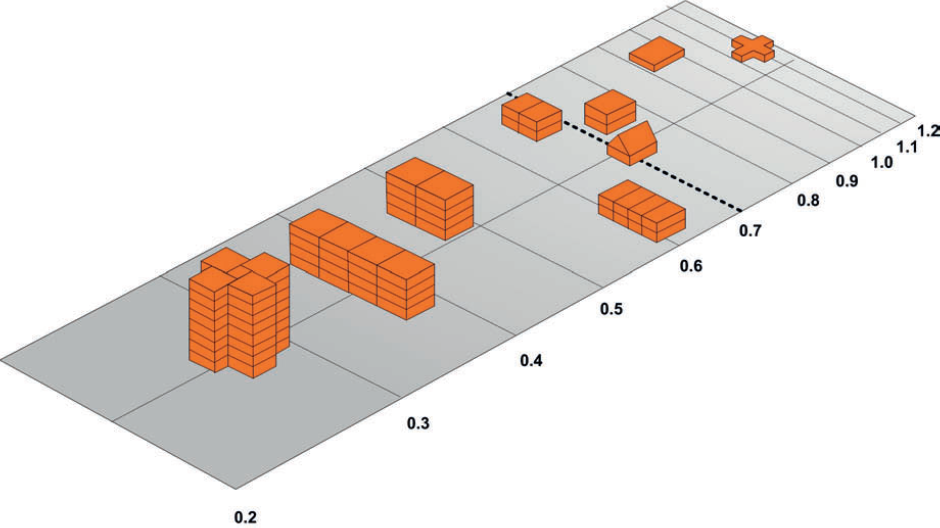

Sličan pokazatelj kompaktnosti je i „faktor forme“, koji opisuje odnos površine omotača objekta i njegove korisne površine (P_omotača / P_korisno). Ovaj odnos može biti od koristi kada upoređujete kompaktnost različitih varijanti zgrada koje imaju istu P_korisno.

A similar indicator of compactness is the "form factor," which describes the ratio of the surface area of the building envelope to its usable area (P_envelope/P_useful). This ratio can be useful when comparing the compactness of different building variants with the same P_useful.

Smatra se da je odnos P_omotača / V od 0,7 m - 1 (ili faktor forme 3) približavanje gornjoj granici iznad koje mali stambeni objekti (u centralnoevropskoj klimi) mogu postati neekonomični (ili pretrpeti dodatne troškove) u skladu sa standardom NZEB. Suprotno tome, kako zgrade postaju veće, postoji povećana tolerancija za smanjenje odnosa kompaktnosti bez značajnog smanjenja toplotnih performansi.

It is considered that a P_envelope/V ratio of 0.7 m - 1 (or form factor 3) approaches the upper limit beyond which small residential buildings (in Central European climates) may become uneconomical (or incur additional costs) according to the NZEB standard. Conversely, as buildings become larger, there is increased tolerance for reducing the compactness ratio without significantly diminishing thermal performance.

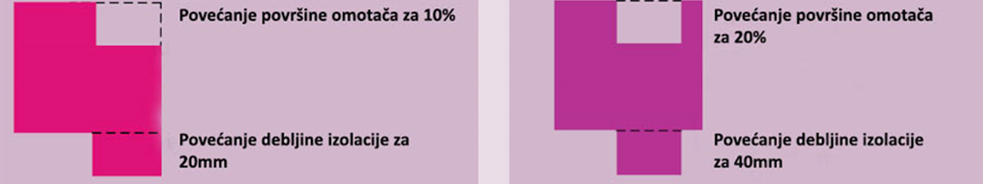

Kako bi maksimizovali prednosti pasivnog dizajna, dizajn mora pre svega smanjiti ukupne potrebe za potrošnjom energije. Dizajn zgrade koji svodi uglove i spojeve na minimum, smanjuje mogućnost stvaranja toplotnih mostova kroz koje toplota može da se rasipa ka spoljnoj strani zgrade. Kompaktan dizajn maksimizuje životni prostor unutar minimalne površine omotača. Omotač objekta je mesto gde dolazi do gubitka toplote. Ograničavanje broja spoljnih zidova takođe osigurava da se količina elemenata u kontaktu sa spoljnim vazduhom svodi na minimum.

To maximize the benefits of passive design, the design must first reduce the overall energy consumption needs. A building design that minimizes corners and joints reduces the possibility of creating thermal bridges through which heat can dissipate to the outside of the building. A compact design maximizes living space within the minimum surface area of the envelope. The building envelope is where heat loss occurs. Limiting the number of external walls also ensures that the amount of elements in contact with the outside air is kept to a minimum.

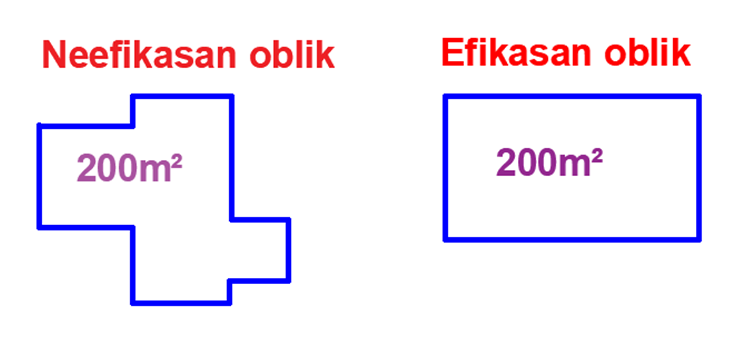

U idealnom slučaju, građevinski dizajn će nastojati da maksimizuje odnos korisne površine poda prema spoljnjoj površini zida (uključujući krov). Teoretski idealan oblik bila bi sfera, jer je ovo maksimalna zapremina naspram minimalnog omotača. Sledeći najkorisniji oblik bila bi kocka i sa svakom permutacijom od idealne je korak ka slabljenju teorijskih performansi zgrade. Jednoporodične kuće obično nisu visoke kao što su široke ili duge i zato treba izbegavati razuđene forme. One ne samo da povećavaju površinu omotača, već dovode i do stvaranja toplotnih mostova i teže ih je održavati. Kuće u nizu i spratne kuće su još jedan oblik dizajna koji postiže maksimalnu površinu poda i minimizira mogućnosti gubitka toplote. Koristite kompaktni dizajn kako bi se smanjila površina spoljnjeg omotača i sa njim povezan potencijal povećanja / gubitka toplote. Oblik što je moguće bliži kocki je optimalan kako bi se smanjila razuđenost i maksimalizovala površina poda u odnosu na spoljnu površinu zida.

Ideally, the building design will strive to maximize the ratio of usable floor area to the external wall surface (including the roof). Theoretically, the ideal shape would be a sphere, as this provides the maximum volume against the minimum envelope. The next most useful shape would be a cube, and with each permutation from the ideal, there is a step towards weakening the theoretical performance of the building. Single-family houses are usually not as tall as they are wide or long, so sprawling forms should be avoided. They not only increase the surface area of the envelope but also lead to the creation of thermal bridges and are more difficult to maintain. Row houses and multi-story designs are another form of design that achieves maximum floor area and minimizes heat loss possibilities. Use a compact design to reduce the surface area of the exterior envelope and the associated potential for heat gain/loss. A shape as close to a cube as possible is optimal to minimize sprawl and maximize floor area relative to the exterior wall surface.

Orijentacija

Orientation

Dobra orijentacija zgrade u odnosu na strane sveta i geografske karakteristike lokacije može poboljšati pasivne dobitke i na taj način smanjiti potrebu za mehaničkim sistemima grejanja ili hlađenja. To takođe može rezultirati manjim računima za energiju i nižim emisijama gasova staklene bašte.

Good building orientation in relation to the cardinal directions and the geographical characteristics of the site can enhance passive gains and thereby reduce the need for mechanical heating or cooling systems. It can also result in lower energy bills and reduced greenhouse gas emissions.

Lokacije koje su orijentisane duž ose istok-zapad su idealne, jer imaju dobar pristup suncu, dok susedne kuće leti pružaju zaštitu od istočnog i zapadnog sunca. Opšte govoreći, vlasnici kuća mogu imati malu ili nikakvu kontrolu nad optimizacijom izbora lokacije i orijentacije; prvi zavisi od raspoloživosti imovine ili zemljišta, a drugi se određuje urbanističkim pravilima. Ipak, mali pomaci u odlukama oko orijentacije, zasnovani na klimatskim i regionalnim uslovima, mogu pomoći u optimizaciji pasivnih dobitaka i maksimalnom korišćenju slobodne energije koju stvara lokalno okruženje.

Locations oriented along an east-west axis are ideal because they have good sun exposure, while neighboring houses provide protection from the eastern and western sun in summer. Generally speaking, homeowners may have little or no control over optimizing location and orientation choices; the first depends on property or land availability, and the second is determined by urban planning regulations. However, small shifts in orientation decisions based on climatic and regional conditions can help optimize passive gains and make maximum use of the free energy generated by the local environment.

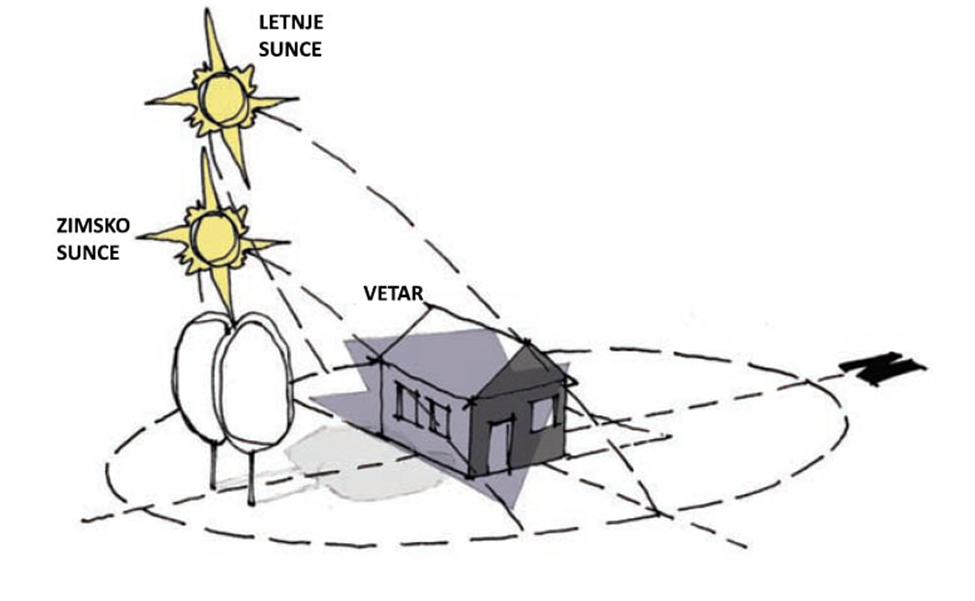

Da bi se definisala optimalna orijentacija zgrade, moraju se uzeti u obzir tri faktora:

To define the optimal building orientation, three factors must be considered:

• Sunčevo zračenje
• Preovlađujući vetar
• Topografija

• Solar radiation
• Prevailing winds
• Topography

Sunčevo zračenje

Solar Radiation

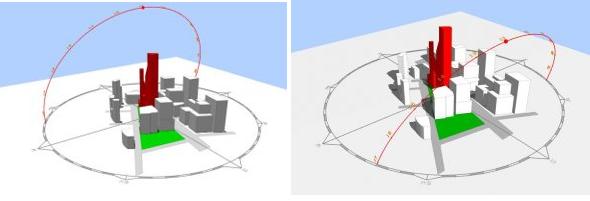

Za određivanje optimalne orijentacije u odnosu na dobitak toplote sunčevim zračenjem, korisno je analizirati intenzitet zračenja na različito orijentisanim površinama, dnevnu promenu i promenu u godišnjim dobima. Optimalna orijentacija prema suncu smanjuje zračenje na minimum u vrelim periodima, a istovremeno omogućava odgovarajuće zračenje tokom hladnih meseci.

To determine the optimal orientation concerning heat gain from solar radiation, it is useful to analyze the radiation intensity on differently oriented surfaces, daily changes, and seasonal changes. Optimal orientation to the sun minimizes radiation during hot periods while allowing adequate radiation during cold months.

Orijentacija može uticati na ugao pod kojim sunce ulazi kroz prozore, uzrokujući pregrevanje tokom leta. Obraćanje pažnje na nadstrešnice može biti korisno kada je zgrada loše orijentisana. Izgradnja kuća jednih pored drugih i na liniji parcela takođe će uticati na razmatranje orijentacije. Ugao sunčevog zračenja tokom ulaska u prozor (ugao upada) uticaće na stepen pasivnog solarnog dobitka koji zračenje donosi. Kada je sunce nisko na nebu, svetlosni zraci padaju normalno na prozorsko staklo. U ovom slučaju dobitak toplote je maksimalan. Kako je sunce na nebu više, upadni ugao svetlosti se povećava, što dovodi do povećane refleksije. U ovom slučaju, manje toplote se prenosi na zgradu. Prozori na južnoj orijentaciji uglavnom mogu najbolje iskoristiti solarne dobitke.

Orientation can affect the angle at which the sun enters through the windows, causing overheating during summer. Paying attention to overhangs can be beneficial when a building is poorly oriented. The construction of houses next to each other and in line with plots will also affect orientation considerations. The angle of solar radiation entering the window (angle of incidence) will influence the degree of passive solar gain that the radiation brings. When the sun is low in the sky, the light rays fall perpendicularly on the window glass. In this case, heat gain is maximal. As the sun is higher in the sky, the angle of incidence increases, leading to increased reflection. In this case, less heat is transferred to the building. Windows on the southern orientation generally can best utilize solar gains.

Južna orijentacija

Southern Orientation

Da bi se maksimalno iskoristio potencijal za dobijanje solarne energije tokom zimskih meseci, trebalo bi orijentisati najdužu stranu zgrade prema jugu. (U dizajnerskom smislu, jug se smatra bilo gde unutar 30 ° istočno ili zapadno od pravog juga.) Uz dobro planiranje, NZEB zgrada se takođe može realizovati tamo gde orijentacija prema jugu nije moguća, mada se godišnja potreba za grejanjem može povećati za 30-40%. Pored toga, kako bi se smanjio neželjeni solarni dobitak tokom leta, projektovanje fleksibilnih uređaja za zasenčenje ili nadstrešnica iznad prozora na južnoj orijentaciji objekta osiguraće da sunce može biti zasenčeno tokom toplijih meseci. Fiksne nadstrešnice treba da budu dizajnirane tako da imaju dubinu od približno 50% visine od stakla do početka nadstrešnice. Kako je sunce leti više na horizontu nego zimi, na južnoj orijentaciji pravilno dimenzionisana nadstrešnica može zasenčiti južni prozor veći deo letnjeg dana, bez blokiranja zimskog sunca pod niskim uglom.

To maximize the potential for solar energy gain during the winter months, the longest side of the building should be oriented towards the south. (In design terms, south is considered anywhere within 30° east or west of true south.) With good planning, an NZEB building can also be realized where southern orientation is not possible, although the annual heating demand may increase by 30-40%. Additionally, to reduce unwanted solar gain during summer, designing flexible shading devices or overhangs above windows on the southern orientation of the building will ensure that the sun can be shaded during warmer months. Fixed overhangs should be designed to have a depth of approximately 50% of the height from the glass to the start of the overhang. As the sun is higher in the sky in summer than in winter, a properly dimensioned overhang on the southern orientation can shade the southern window for much of the summer day without blocking the low-angle winter sun.

• Maksimalno povećajte površinu prozora na južnoj orijentaciji
• Izbegavajte zimske senke od četinarskog drveća, drugih zgrada ili drugih prepreka koje će stvarati senke tokom kratkih zimskih dana

• Maximize the window area on the southern orientation
• Avoid winter shadows from coniferous trees, other buildings, or other obstacles that will create shadows during short winter days

Istočna i zapadna orijentacija

Eastern and Western Orientation

Da bi se smanjio nepotrebni solarni dobitak tokom leta, dizajn treba da umanji površinu prozora ili zida koja je okrenuta prema istoku ili zapadu. Prozori na istočnoj orijentaciji izloženi su solarnoj dobiti tokom čitave godine, dok će prozori okrenuti prema zapadu dati preveliki solarni dobitak tokom leta i beznačajne dobitke tokom zime.

To reduce unnecessary solar gain during summer, the design should minimize the window or wall area facing east or west. Windows on the eastern orientation are exposed to solar gain throughout the year, while windows facing west will provide excessive solar gain during summer and insignificant gains during winter.

• Prozori prema istoku treba da budu ograničeni po veličini, ili zaštićeni nadstrešnicom ili drvećem
• Prozore prema zapadu treba izbegavati osim ako tokom letnjih meseci ne mogu da budu u potpunosti zasenčeni
• Sadnja listopadnih stabala na istočnoj i zapadnoj strani štitiće objekat od sunca leti i omogućiće prodor zimskog svetla kada lišće opadne
• Uređenje pejzaža sa zimzelenim drvećem ili visokim žbunjem može pomoći u smanjenju uticaja vetra

• Eastern windows should be limited in size or protected with overhangs or trees
• Western windows should be avoided unless they can be fully shaded during the summer months
• Planting deciduous trees on the eastern and western sides will protect the building from the sun in summer and allow winter light penetration when the leaves fall
• Landscaping with evergreen trees or tall shrubs can help reduce the impact of wind

Severna orijentacija

Northern Orientation

Severna orijentacija pruža najviši kvalitet dnevne svetlosti - difuznu prirodnu svetlost.

The northern orientation provides the highest quality daylight - diffuse natural light.

• Prozore smestiti tamo gde je to potrebno za dnevno osvetljenje i ventilaciju
• Zaštitite i izolujte ovu orijentaciju da biste sprečili neželjene zimske toplotne gubitke
• Iskoristite susedne objekte da biste zaštitili zgradu od gubitka toplote

• Place windows where needed for daylighting and ventilation
• Protect and insulate this orientation to prevent unwanted winter heat loss
• Utilize neighboring buildings to protect the building from heat loss

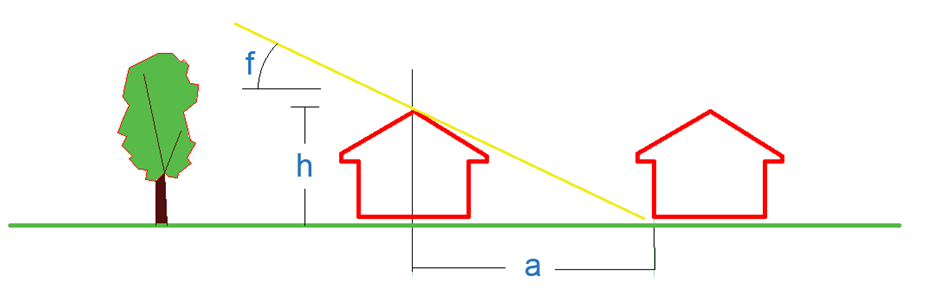

a - Rastojanje osovine jednog objekta do fasade susednog objekta
h - visina objekta
f - visinski ugao (položaj sunca 21.12)

a - Distance from the axis of one building to the facade of the neighboring building
h - building height
f - altitude angle (sun position on 21.12)

Ako je nagib ka jugu veći onda se mogu postići dalje prednosti ugrađivanjem severnih strana kuća u brdo i na taj način se može smanjiti izloženost ka severu. Na južno nagnutom terenu, rešenje se nudi kroz uvlačenje kuća u teren što je dublje moguće, do praktičnog gubitka severne i polovine bočnih fasada, do eventualnog zasipanja krova debelim slojem zamlje.

If the slope towards the south is greater, further advantages can be achieved by embedding the northern sides of houses into the hill, thereby reducing exposure to the north. On south-sloping terrain, the solution is offered by embedding the houses into the terrain as deep as possible, practically losing the northern and half of the side facades, possibly even burying the roof with a thick layer of soil.

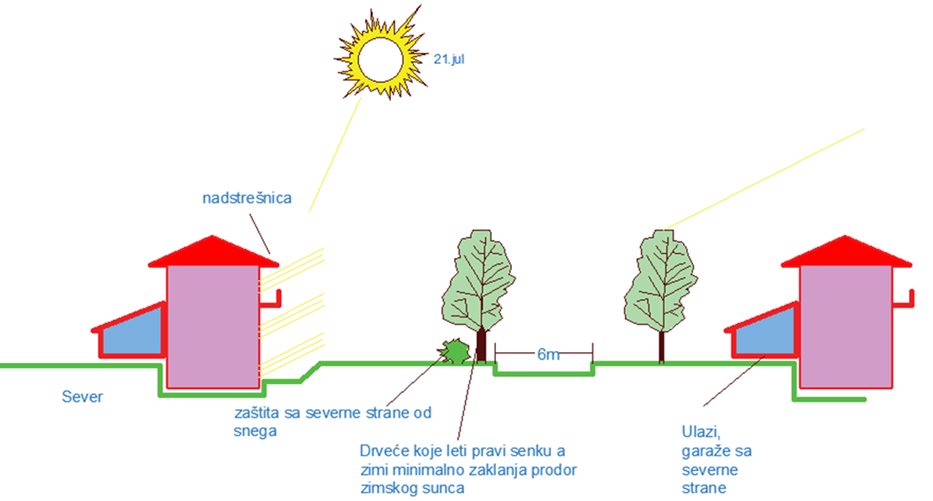

Severno orijentisani nagibi značajno povećava razmake između zgrada za istu izloženost suncu i smanjenje visine objekata. Što je nagib veći i orijentacija severnija, problemi proporcionalno rastu, ali se uvek mogu savladati manjim gustinama izgrađenosti.

Northern oriented slopes significantly increase the distances between buildings for the same sun exposure and reduce the height of buildings. The steeper the slope and the more northern the orientation, the problems proportionally increase, but they can always be overcome with lower building densities.

Preovlađujući vetar

Prevailing Wind

NZEB zgrade treba da budu projektovane tako da:

NZEB buildings should be designed to:

• omoguće provetravanje leti i
• umanje negativne efekte u jesen, zimu i proleće.

• allow ventilation in summer and
• reduce negative effects in autumn, winter, and spring.

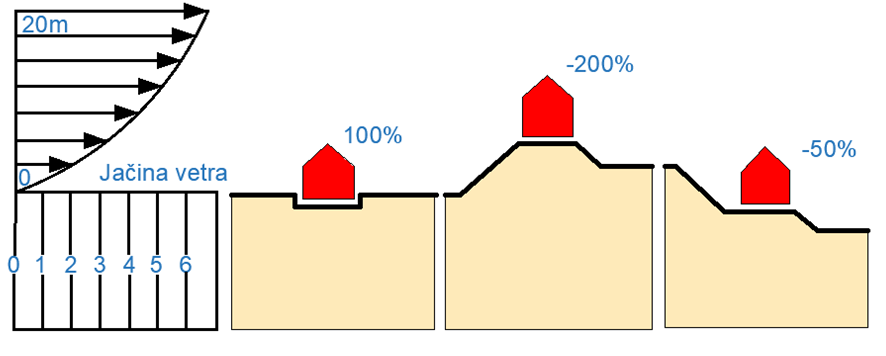

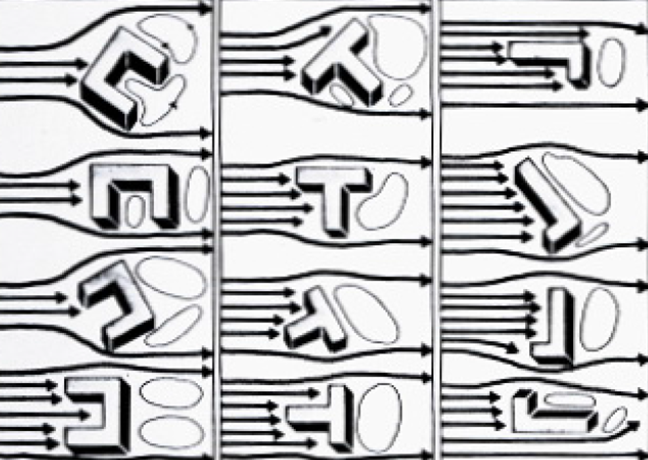

Objekti izloženi vetru troše više energije za grejanje. Različiti oblici zgrada u zavisnosti od položaja u odnosu na pravac vetra uslovljavaju različite tokove strujanja.

Buildings exposed to wind consume more energy for heating. Different building shapes depending on their position relative to the wind direction determine different flow patterns.

Obično se želi postići hlađenje objekta ventilacijom. Zato bi zgrade trebalo da budu orijentisane u skladu sa preovladavajućim vetrovima. Ovaj pravac se često ne poklapa sa najboljom orijentacijom prema suncu. Ovde treba naći kompromis, obraćajući više pažnje na efekte solarne radijacije, jer na smer vetra mogu u određenoj meri uticati strukturni elementi (topografija, susedni objekti,…). U slučaju više zgrada na nekom mestu, moraju biti uređene tako da se izbegne da izgrađeni objekti padaju u senke vetra koje su stvorile druge zgrade na lokaciji.

Usually, cooling of the building is desired through ventilation. Therefore, buildings should be oriented according to prevailing winds. This direction often does not align with the best orientation to the sun. Here, a compromise is needed, paying more attention to the effects of solar radiation, as the wind direction can be influenced to some extent by structural elements (topography, neighboring buildings,...). In the case of multiple buildings in one location, they must be arranged to avoid constructed buildings falling into the wind shadows created by other buildings on the site.

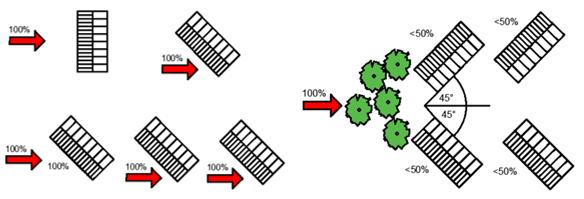

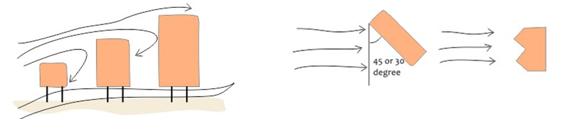

Ako lokacija ima više zgrada, treba ih poređati uzlaznim redosledom spram njihovih visina kako bi se omogućila ventilacija između njih.

If the location has multiple buildings, they should be arranged in ascending order of their heights to allow ventilation between them.

Postavite zgradu pod uglom od 30 ili 45 stepeni u smeru ka vetru za pojačanu ventilaciju. Objekat se može pomeriti i u pravcu okrenutom vetru da bi se postigao isti rezultat.

Place the building at an angle of 30 or 45 degrees to the wind direction for enhanced ventilation. The building can also be moved in the direction facing the wind to achieve the same result.

Visoke forme objekata mogu izmeniti uobičajeno kretanje vetra za niske zgrade iza njih

Tall building forms can alter the usual wind movement for low buildings behind them.

Postepeni raspored pomaže u naglašavanju kretanja vetra

Gradual arrangement helps emphasize wind movement.

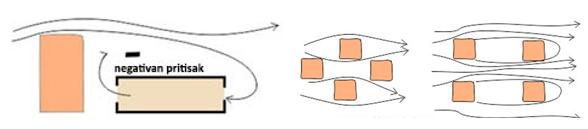

U situacijama kada su zgrade postavljene jedna blizu druge, može doći do nastanka efekta otvora, procepa ili skretanja, što ima za posledicu uvećavanje brzine vetra.

In situations where buildings are placed close to each other, an effect of openings, gaps, or deflections can occur, resulting in increased wind speed.

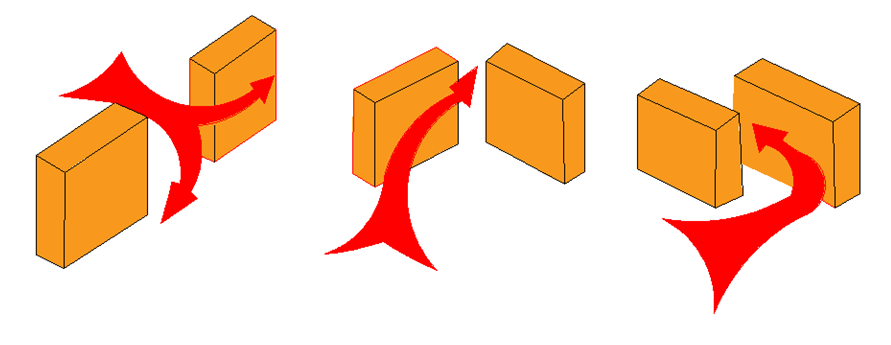

Efekat otvora Efekat procepa Efekat skretanja Postavljanje zgrada jedna iza druge u pravcu vetra doprinosi da su znatno manje izložene pritisku vetra nego zgrade čije su glavne fasade okrenute upravno na vetar.

The effect of openings, gaps, and deflections: Placing buildings one behind the other in the wind direction results in significantly less exposure to wind pressure than buildings whose main facades are oriented perpendicular to the wind.

Topografija i pejzažno uređenje

Topography and Landscape Design

Površina okoline može da skladišti i odbija sunčevu toplotnu energiju prema zgradi, u zavisnosti od ugla površine u odnosu na solarno zračenje i vrste površine. Kada se ova solarna toplota ne želi, treba promeniti orijentaciju zgrade ili površinu okoline prekriti zelenilom koje poboljšava mikroklimu. Topografija takođe može da izmeni preovlađujući vetar i pruži hlad u određeno doba dana. Na istoj lokaciji vetar može imati povoljne i nepovoljne efekte, zavisno od godišnjeg doba, konfiguracije, urbanističkog rešenja itd. Konfiguracija terena utiče na pravac i brzinu vetra, tako da efekat može biti povećan ili smanjen zavisno od toga da li se zgrade nalaze nauzvišenju ili u dolini.

The surface of the surroundings can store and reflect solar heat energy towards the building, depending on the angle of the surface relative to solar radiation and the type of surface. When this solar heat is not desired, the orientation of the building should be changed, or the surrounding surface should be covered with greenery that improves the microclimate. Topography can also alter prevailing wind and provide shade at certain times of the day. At the same location, the wind can have favorable and unfavorable effects depending on the season, configuration, urban planning solution, etc. The terrain configuration affects the wind direction and speed, so the effect can be increased or decreased depending on whether the buildings are located on a hill or in a valley.

Uređenje pejzaža može pomoći pasivnim strategijama dizajna:
Sadite drveće na odgovarajuće lokacije kako biste blokirali ili filtrirali oštre udare vetrova
Vegetaciju koja blokira zimsko sunce treba orezivati, listopadno drveće treba posaditi jer dozvoljava prolaz zimskom suncu
Balkoni na jugu, ako su pogrešno dizajnirani, mogu ograničiti pristup zimskom suncu
Listopadne vinove loze u kombinaciji sa nadstrešnicom mogu pružiti efekat prilagođenog zasenčenja. Vinova loza na zidovima takođe može da pruži letnju izolaciju, ali ova strategija je komplikovana jer vinova loza može da ugrozi i omotač zgrade
Umesto popločavanja površina mogu se koristiti biljke u cilju ublažavanja efekta toplotnog ostrva tokom leta

Landscape design can help with passive design strategies:
Plant trees in appropriate locations to block or filter strong winds
Vegetation that blocks winter sun should be pruned, and deciduous trees should be planted to allow winter sun to pass through
South-facing balconies, if poorly designed, can limit access to winter sun
Deciduous vines combined with an overhang can provide a customized shading effect. Vines on walls can also provide summer insulation, but this strategy is complicated because vines can threaten the building envelope
Instead of paving surfaces, plants can be used to mitigate the heat island effect during summer

Ključne strategije dizajna:
Usmerite „glavnu“ orijentaciju prema jugu ± 30 ° istoku ili zapadu i koristite velike prozore okrenute ka jugu
Koristite male površine prozora na istoku, severu i zapadu, a istovremeno koristite i manji broj prozora
Smanjite neželjene senke da biste omogućili pasivno korišćenje solarne energije
Koristite pejzaž u skladu sa potrebnim količinama zasenčenja u različito doba godine - listopadna drveća će nuditi hladovinu leti, ali zimi pristup suncu
Koristite kompaktni građevinski oblik za ograničavanje gubitka toplote
Kuće u nizu i višespratni dizajn zgrada može maksimizovati efikasnost

Key design strategies:
Orient the "main" orientation towards south ± 30° east or west and use large windows facing south
Use small window areas on the east, north, and west, while also using fewer windows
Reduce unwanted shadows to allow for passive solar energy use
Use landscaping according to the needed shading amounts at different times of the year - deciduous trees will offer shade in summer but access to sun in winter
Use a compact building form to limit heat loss
Row houses and multi-story building designs can maximize efficiency

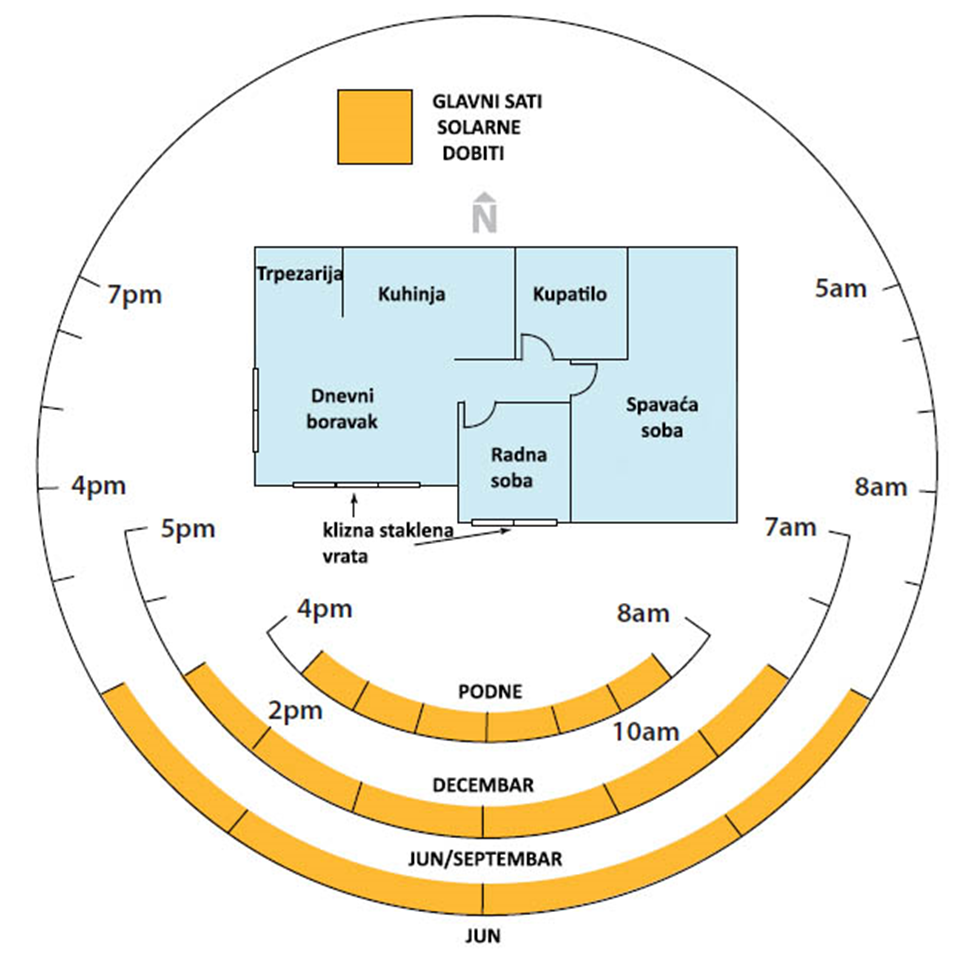

Raspored prostorija

Room Layout

Dobar raspored enterijera olakšaće mnoge pasivne strategije kao što su toplotna masa, osvjetljenje i ventilacija. Pre nego što se odlučite za dizajn enterijera, potrebno je razmotriti sledeća pitanja: Koje su sobe koje se najčešće koriste?
Koje su potrebe za osvetljenjem svake prostorije?
Kakva je situacija sa spoljnjim zasenčenjem?

A good interior layout will facilitate many passive strategies such as thermal mass, lighting, and ventilation. Before deciding on an interior design, the following questions need to be considered: Which rooms are used most frequently?
What are the lighting needs for each room?
What is the situation with external shading?

Kuhinje

Kitchens

Kuhinje bi u idealnom slučaju trebalo da budu smeštene unutar zgrade na takav način da se izbegne pregrevanje, bilo same kuhinje, bilo ostatka zgrade. Jedan od načina da se to osigura je izbegavanje postavljanja kuhinja na zapadnoj orijentaciji. U većini slučajeva to će izazvati pregrevanje u toplim letnjim mesecima. Idealna lokacija za kuhinju nalazi se na istočnoj strani zgrade. Ova lokacija koristi jutarnje sunce, ali ne i toplije, kasno popodnevno sunce. Severne orijentacije ili centralni prostori u zgradi su takođe idealni za kuhinje koje se često koriste, mada kuhinje u centralnim prostorima moraju da obezbede odgovarajuću ventilaciju.

Kitchens should ideally be located within the building in such a way as to avoid overheating, either the kitchen itself or the rest of the building. One way to ensure this is to avoid placing kitchens on the west orientation. In most cases, this will cause overheating in the hot summer months. The ideal location for a kitchen is on the east side of the building. This location benefits from the morning sun but not the warmer, late afternoon sun. North orientations or central spaces within the building are also ideal for frequently used kitchens, although central kitchens must provide adequate ventilation.

Dnevni boravak

Living Room

Sobe koje su uglavnom zauzete u večernjim satima treba da budu locirane na zapadnoj strani zgrade, kako bi se iskoristilo popodnevno sunce. Sobe koje se često koriste (kao što su kućna kancelarija, dnevna soba ili trpezarija stambene zgrade) treba da budu smeštene na južnoj strani, gde mogu da se greju sunčevom svetlošću tokom dana.

Rooms that are mainly occupied in the evening should be located on the west side of the building to take advantage of the afternoon sun. Frequently used rooms (such as a home office, living room, or dining room in a residential building) should be located on the south side, where they can be heated by sunlight during the day.

Spavaće sobe

Bedrooms

Spavaćim sobama obično je potrebno manje toplote. Odluke o lokaciji spavaćih soba mogu se u velikoj meri zasnovati na estetici i preferencijama korisnika ili dizajnera, pored razmatranja toplotnog komfora. U idealnom slučaju, prozore bi trebalo svesti na minimum i trebalo bi da omogućavaju pasivno provetravanje.

Bedrooms usually require less heat. Decisions about the location of bedrooms can be largely based on aesthetics and the preferences of the user or designer, in addition to considering thermal comfort. Ideally, windows should be kept to a minimum and should allow for passive ventilation.

Mehanički sistemi

Mechanical Systems

Instalacije je potrebno skoncentrisati na što manjem prostoru. Na ovaj način se minimizira neefikasnost u cevovodima ili gubitak toplote zbog nepotrebno dugačkih vodova i takođe se štedi na prostoru namenjenom tehničkim instalacijama. Kupatila, kuhinje i vešernice treba da budu postavljene iznad ili jedna do druge, tako da se efikasnost vodovodnog sistema može povećati.
Povećati efkasnost sistema korišćenjem kratkih cevi (topla / hladna voda ili kanalizacija) i ventilacionih kanala

Installations need to be concentrated in as small an area as possible. This minimizes inefficiency in piping or heat loss due to unnecessarily long conduits and also saves on space intended for technical installations. Bathrooms, kitchens, and laundry rooms should be placed above or next to each other to increase the efficiency of the plumbing system.
Increase system efficiency by using short pipes (hot/cold water or sewage) and ventilation ducts
